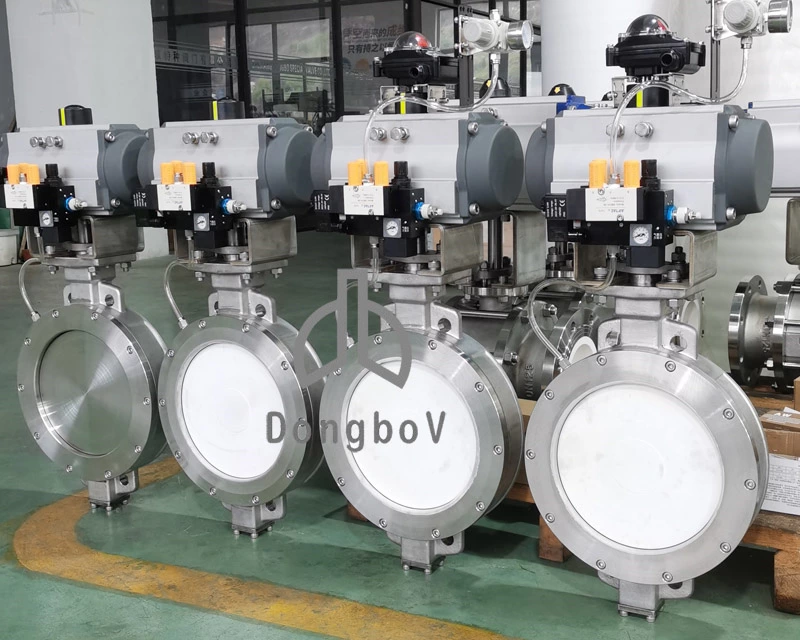

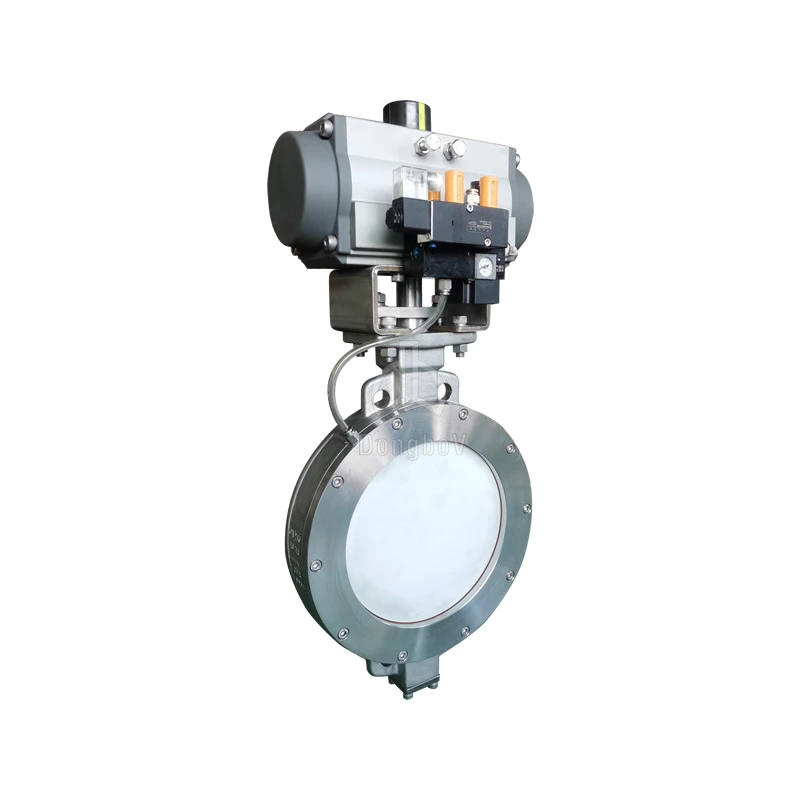

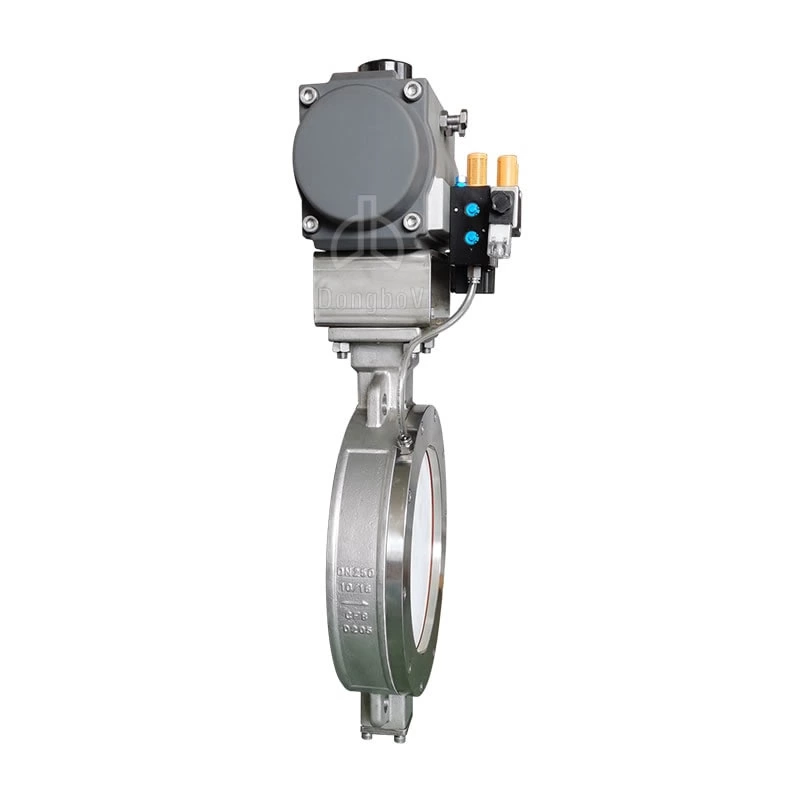

气动膨胀蝶阀(二代)
气动充气式膨胀蝶阀(二代)是改进版的新型膨胀蝶阀,与第一代产品相比,第二代在结构上进行了优化,完全避免了蝶板和密封阀座之间的刮擦,耐用性更胜一筹。蝶板表面喷涂碳化钨或者喷涂耐磨陶瓷硬化处理,具有更高的耐磨性。密封件采用高质量的橡塑材料,确保阀门在高频工况下的使用寿命。自动化控制,是松散的干粉物料输送系统的理想阀门。
- 通径
- DN100-DN300(4 "-12")
- 压力
- 1.0MPa、1.6MPa、150Lb
- 温度
- -40~250℃
- 阀体材质
- 不锈钢
- 阀芯材质
- 不锈钢+表面喷涂碳化钨(WC)、喷涂陶瓷(AL2O3)
- 密封阀座
- 可充气特种橡胶
- 连接方式
- 对夹式
- 法兰标准
- GB/T9113、JB/T82.1、HG/T20592、ASME/ANSI B16.5a
- 驱动方式
- 气动
产品参数 | 参数描述 |
---|---|
通径 | DN100-DN300 (4“-12”) |
压力 | 1.0MPa、1.6MPa、150Lb |
温度 | -40~250℃ |
阀体材质 | CF8、CF8M |
蝶板材质 | 304、316+表面喷涂碳化钨(WC)、喷涂陶瓷(AL2O3) |
密封材质 | 可充气特种橡胶 |
连接方式 | 对夹式 |
法兰标准 | GB/T9113、HG/T20592、ASME/ANSI B16.5a、GOST33259、DIN EN1092 |
驱动方式 | 气动 |
产品描述
气动充气式膨胀蝶阀(二代)是改进版的阀座可膨胀可收缩的新型膨胀蝶阀。蝶板关闭到位时,橡胶密封阀座在外部气源的压力下充气、膨胀,紧密贴合在蝶板圆周的球面上,从而形成可靠密封环带,阻止了管道内物料的流动。当蝶阀需要开启时,橡胶密封阀座先一步快速泄压,收缩,蝶板被释放后开始转动,阀门可快速开启到位。与第一代相比,第二代产品在结构上进行了优化,偏心密封结构,蝶阀的橡胶密封阀座与蝶板不产生刮擦,两者之间的相互磨损几乎为零,蝶板全表面喷涂碳化钨或陶瓷耐磨涂层,提供了更高的稳定性和耐用性。适用于处理高磨损性介质,是松散的干粉物料输送系统的理想阀门。
产品特点
- 采用特种橡胶,耐磨损,耐高温达250℃,拓宽了使用温度范围,应用更广泛。
- 二代产品充气膨胀式+偏心密封结构,避免了阀座、蝶板、物料之间的相互挤压和摩擦,可减轻物料被粉碎阀门被磨损的弊端。
- 蝶阀的结构决定了阀门开启后,蝶板始终处于管道中心被介质冲刷,蝶板全表面喷涂陶瓷或者碳化钨耐磨涂层可提高其耐冲蚀性能。
- 蝶板在低摩擦条件下启闭,大幅降低了阀门启闭扭矩,操作扭矩比传统蝶阀降低 约40%左右,可配置更小的执行机构从而降低耗气量。
- 集成化气控阀块,确保高频次操作工况下阀门开关的稳定性和精准性,同时减小了阀门整体的外形尺寸,简化了现场安装和维护。
- 对夹连接方式符合GB/T9113、JB/T82.1、HG/T20592、ASME/ANSI B16.5a标准,阀门重量较轻,便于安装和维护。
质量保障和服务
我司产品采用优质的橡胶材料和成熟的陶瓷喷涂工艺以及加工制造工艺,确保阀门的稳定性和可靠性。我们严格的质量控制体系保证所有承压元件均超过所对应的相关标准,每台阀门的质量都达到或超过设计要求,并提供全面的质量保障和售后服务。技术支持团队将随时为用户解答使用中的各类问题,确保产品的稳定使用和提供优质服务。
